Camme a Tamburo, a Settore, Frontali anche con trattamenti superficiali…

OMGM Group è specializzata nella costruzione di particolari meccanici con profili a camma di diverso genere…

Eseguiamo presso i nostri stabilimenti ogni tipo di processo di lavorazione, dalla progettazione CAD-CAM della camma al controllo di qualità finale, per consegnarvi un prodotto conforme alle vostre esigenze ed in tempi certi.

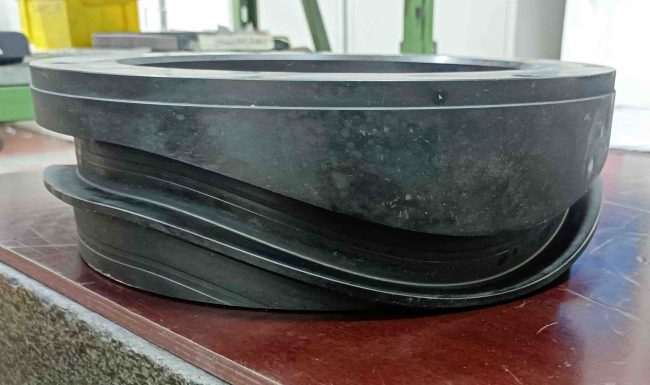

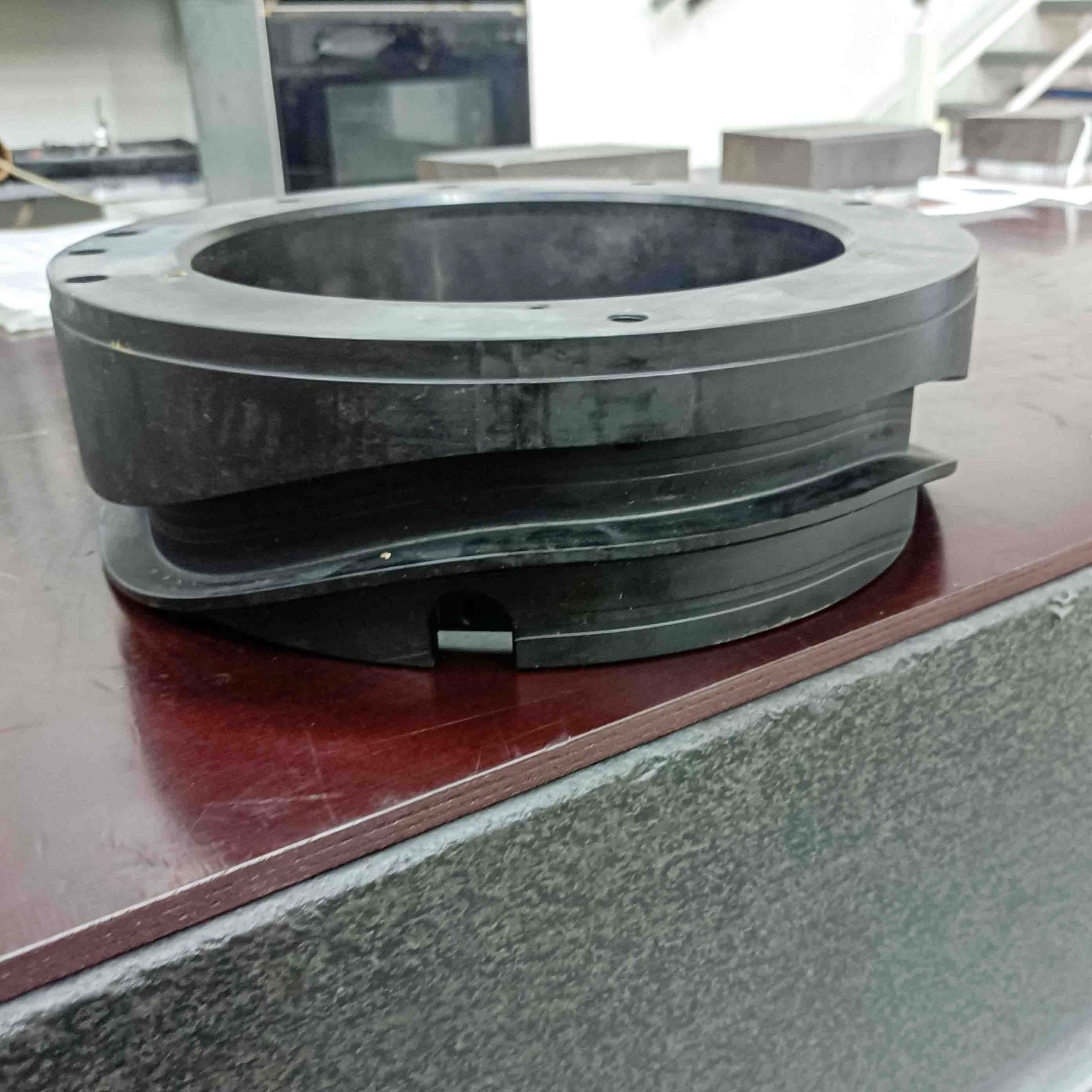

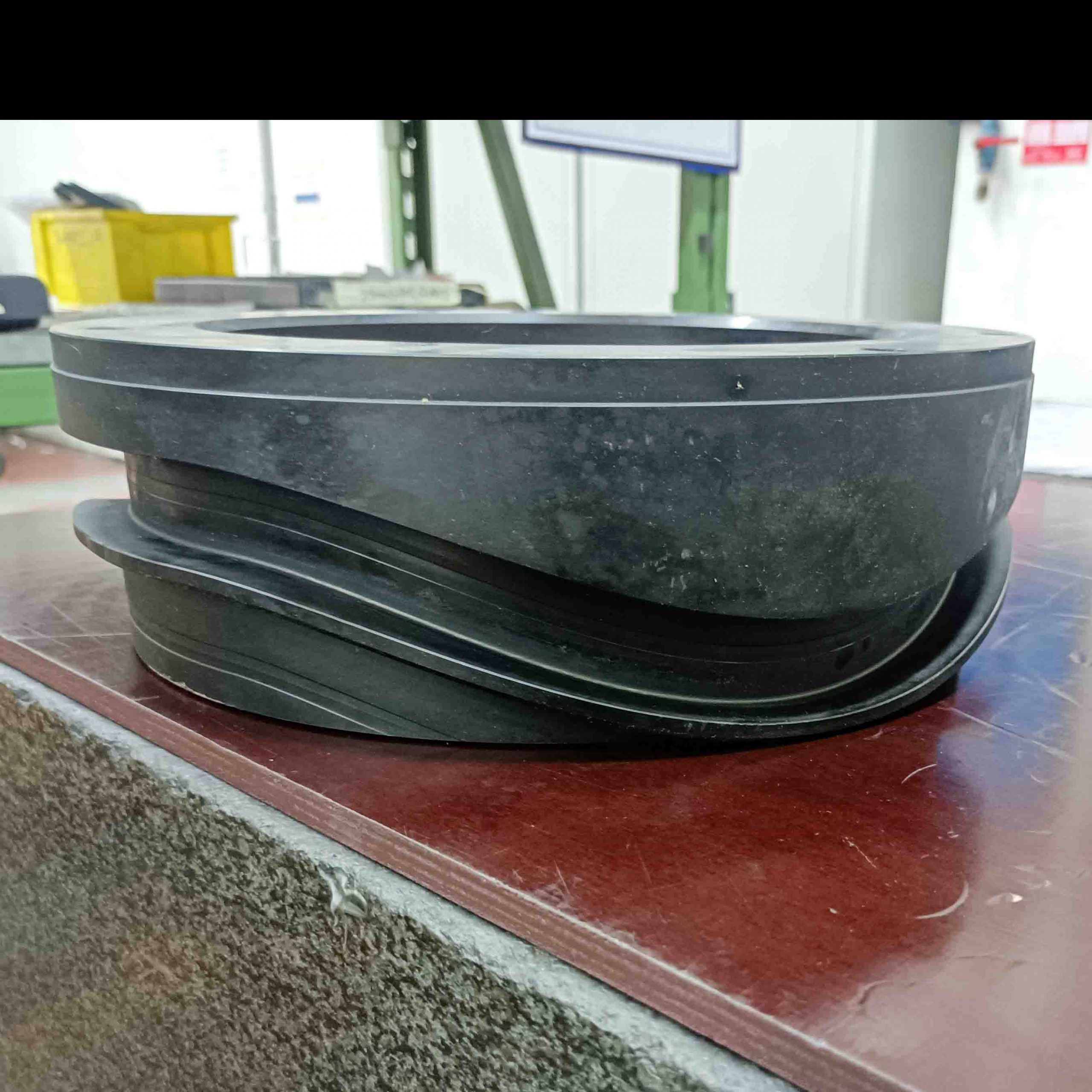

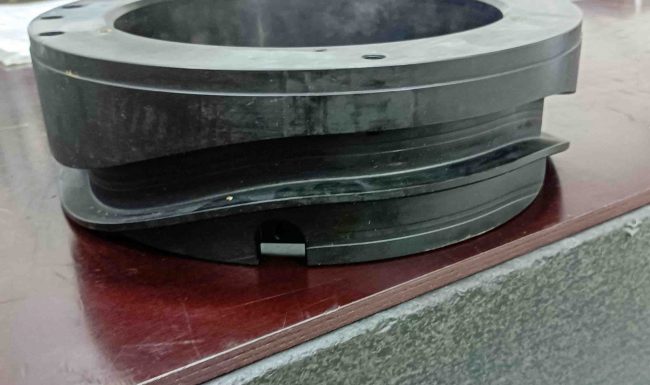

Le prime due immagini qui sopra, sono immagini di camme a tamburo.

Sono realizzate in 42CrMo4 bonificato ed hanno un diametro finito di Ø304.

Il materiale, prima della finitura della pista camma, viene bonificato ad una durezza di 1000/1100 N/mm2.

La sgrossatura della pista camma e la finitura, vengono eseguite con frese a controllo a 5 assi ed entrambi i programmi sono realizzati con software CAD-CAM.

Il controllo di qualità viene eseguito sotto nostra macchina di misura Global Dea, dotata di testa di misura a scansione, per il rilievo della geometria e della forma della pista camma.

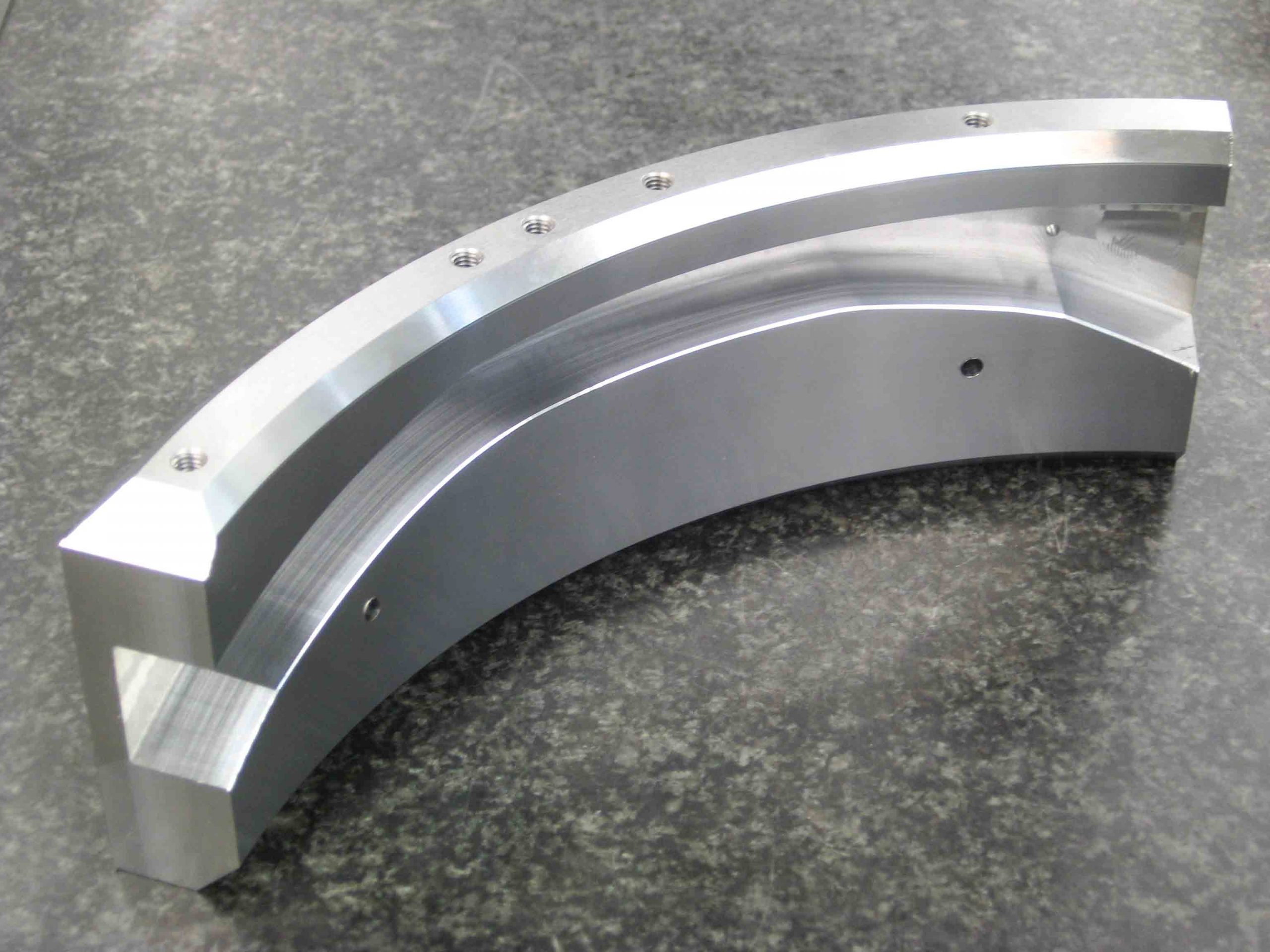

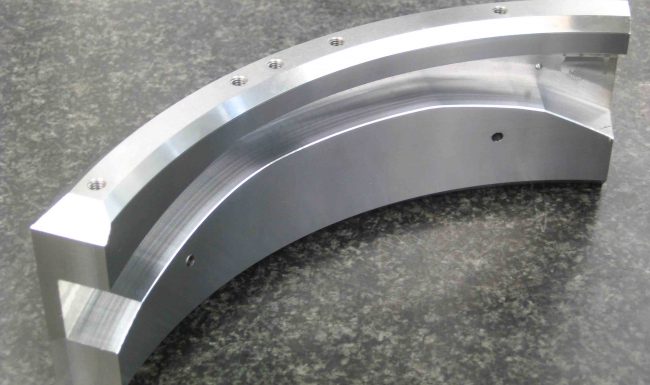

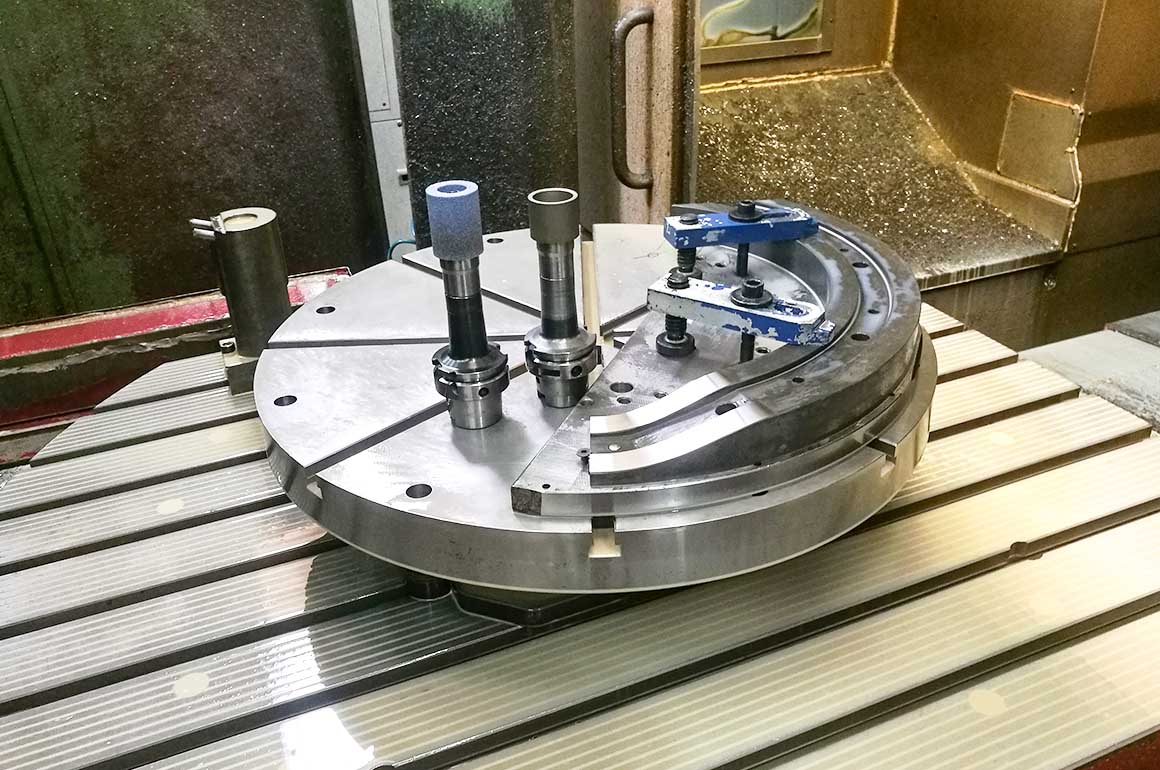

La terza immagine in sequenza è quella di una camma a settore.

Viene realizzata con un materiale di partenza Rigor Uddeholn.

Il settore subisce due trattamenti termici e uno superficiale prima della finitura della pista. I due termici sono uno di stabilizzazione e uno di tempra e rinvenimento a durezza 60-62 HRC.

Il trattamento superficiale è di fosfatazione.

La finitura della camma viene eseguita sotto macchina a 5 assi usando mole da rettifica, per ottenere alte finiture superficiali.

Il controllo viene eseguito sotto macchina di misura Global Dea, come per la camma a tamburo.

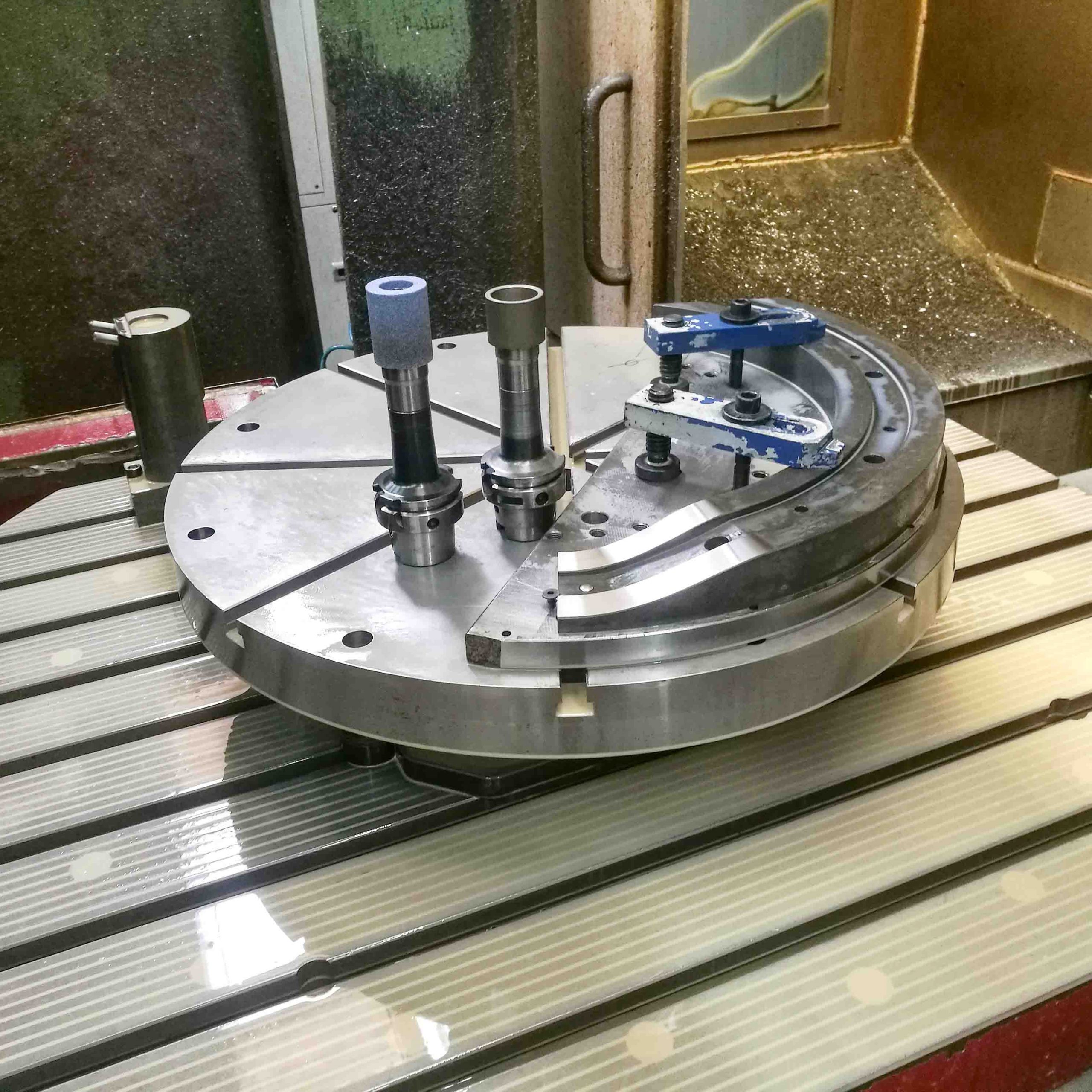

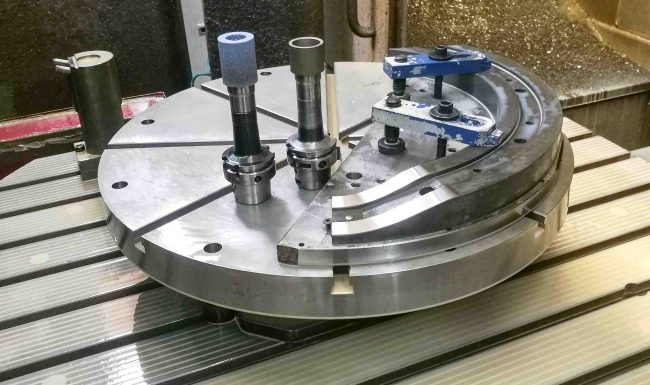

Nella quarta foto, sempre procedendo da sinistra a destra, un’altra camma a settore.

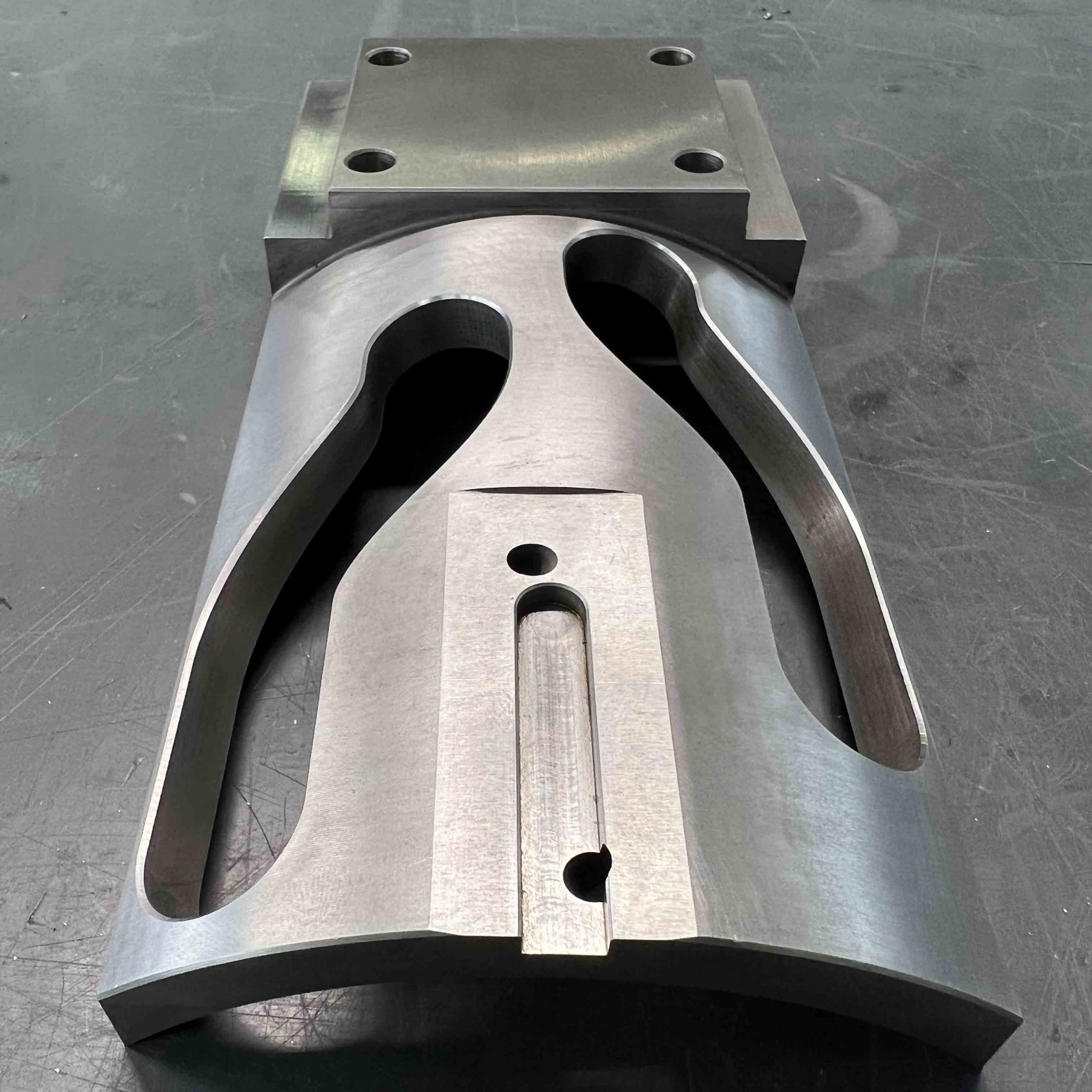

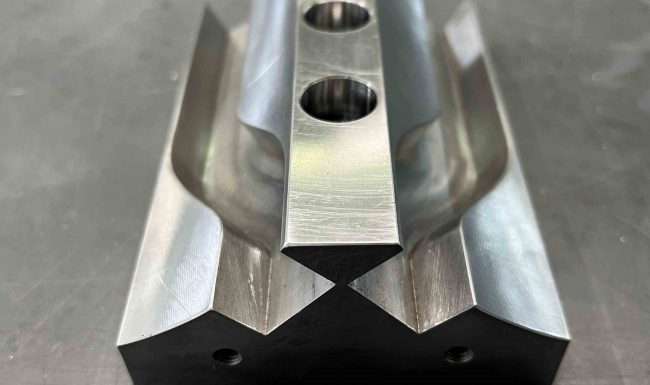

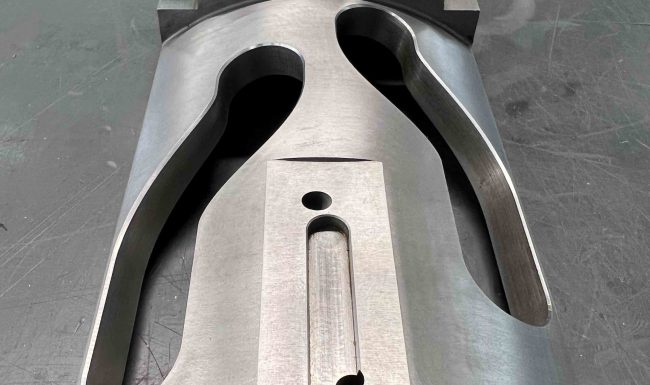

Infine nelle ultime due foto due camme frontali.

Per maggiori informazioni riguardo alla realizzazione di particolari con profili a camma in OMGM Group, clicca sul pulsante “contattaci” a fondo pagina.

Sarà nostra premura ricontattarti nel più breve tempo possibile.
